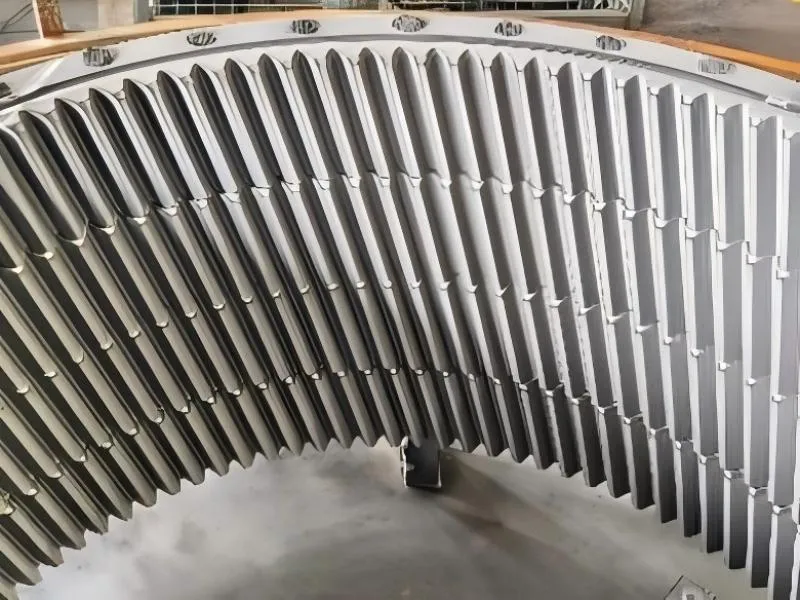

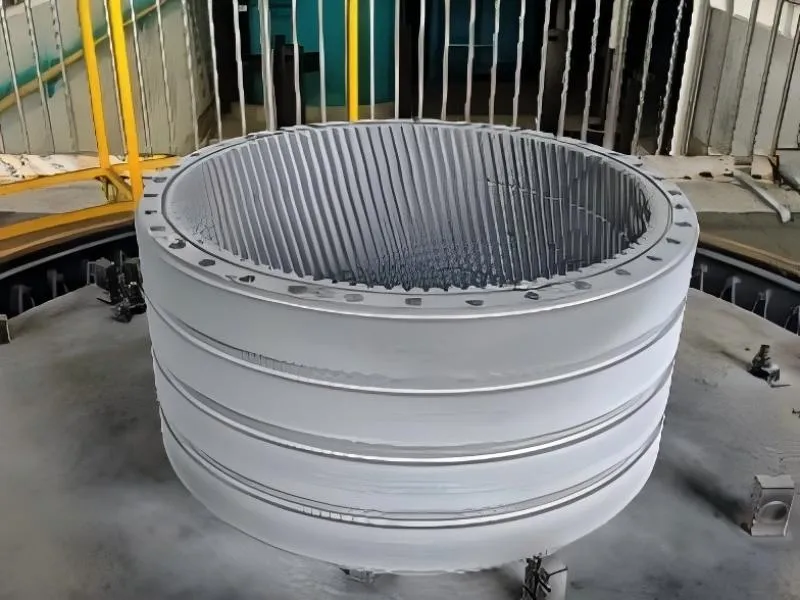

Ионное азотирование зубчатых венцов ветрогенераторов: ключевая технология для повышения надежности и срока службы

1. Сверхвысокая поверхностная твердость и износостойкость

Ионное азотирование позволяет сформировать на поверхности зубчатого венца нитридный слой толщиной 500-700 мкм с твердостью до 700 HV, что значительно повышает сопротивляемость зубьев износу. По фактическим замерам, износ азотированных венцов при работе в тяжелых условиях снижается более чем на 60% по сравнению с венцами, прошедшими только улучшение (закалку с высоким отпуском), эффективно предотвращая преждевременное питтингование (выкрашивание) и заедание.

2. Превосходная усталостная прочность

Образующийся в результате ионной бомбардировки слой остаточных сжимающих напряжений (глубиной 0,3-0,6 мм) в значительной степени подавляет зарождение усталостных трещин. Данные отрасли ветроэнергетики показывают, что предел выносливости на изгиб азотированных зубчатых венцов повышается на 40%, а ресурс по контактной усталости увеличивается в 3-5 раз, что полностью решает проблему поломки зубьев, вызванную ударными переменными нагрузками.

3. Прецизионный контроль деформаций

Низкотемпературный процесс (480-550 °C) в сочетании с технологией вспомогательного нагрева позволяет контролировать деформацию сверхкрупных зубчатых венцов (диаметром ≥2 м) в пределах ≤0,05 мм, исключая необходимость последующей шлифовки зубьев и снижая производственные затраты на 30%.
